立式线轨钻攻机描述

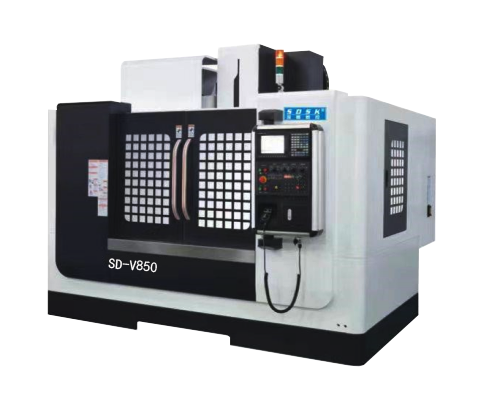

立式线轨加工中心 sd-v850
机器主要配置清单(单位:mm)
三、技术规格参数表:(单位:mm)
二、主机标准配置及附件送配件：
三、机器环境及硬件设施要求；
机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 三菱系统(m80) | 全套 | 日本 |
| xyz轴用 台湾上银/银泰 精密级滚珠直线导轨(xyz35) | 全套 | 台湾 |
| xyz轴用 台湾上银/银泰 精密级研磨滚珠丝杆(xyz3616) | 全套 | 台湾 |
| 台湾睿滢/ speedcn直联式短鼻主轴bt40/140/12000rpm | 1个 | 台湾 |
| 24位圆盘刀库(怡泰) | 1套 | 台湾 |
| 铸铁床身(ht300) | 1套 | 自制 |
| 铸铁机械零配件(ht300) | 1批 | 自制 |
| 配电柜恒温空调系统（雷德） | 1套 | 东莞 |
| 施耐德电器配件（施耐德） | 1批 | 天津 |
| 气动元件(亚德克) | 1批 | 台湾 |
| 进口瑞典skf(斯凯孚)轴承 | 全套 | 日本 |
| 主轴水冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（东策） | 1套 | 广州 |
| 对刀仪 | 1个 | 自制 |
| xyz轴配可申缩钢板罩 | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 1套 | 浙江 |
| 喷水装置 | 2套 | 自制 |
| 水泵750w | 1套 | 常州 |
| 机床附件 | 1套 | 深圳 |
| bt40刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
| 链板排渣机(可另选) | 无 | 自制 |
| 四轴转台（可另加） | 无 | 台湾 |
三、技术规格参数表:(单位:mm)
| 机型 | sd-v850 |
| 工作台尺寸 | 1000*500 (18t*5*80) |
| 主轴鼻端至工作台面 | 最高670～最低120 |
| x轴行程 | 800 |
| y轴行程 | 500 |
| z轴行程 | 550 |
| x/y/z最快移动速度 | x48米/分钟 y48米/分钟 z48米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | ±0.01mm |
| 局布定位精度 | 300内±0.008mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 主轴伺服功率 | 11kw |
| 主轴伺服转矩 | 52.5nm/个 |
| 主轴转速 | 12000rpm/min |
| 圆盘刀库 | 24位 |
| 换刀方式 | 自动 |
| 夹持刀柄 | bt40 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 450kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 16kw |
| 整机重量 | 3100kg左右 |
| 外型尺寸(长*宽*高) | 2050*2450*2480 左右 |
二、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 直联式主轴 bt40-140-12000 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱空调 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | bt40刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | bt40锁刀座 |
| 7. | 警示灯 | 17. | m16马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士一台 |
| 9. | 传输线 | 19. | 锁咀 er32（4-20） 1套 |
| 10. | 全封闭式护罩 | 20. | 护罩 |
三、机器环境及硬件设施要求；
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 100a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
 7.8. |
环境湿度 | 建议 45%-65% |
| 气体水分含量 | 无水分 |
