sdsk4010lcw-2-bt40机型是专门为客户量身定制的立卧一体加工中心
日期：09-09 441 属于：新品发布
深圳市精雕数控设备有限公司
地址：深圳市光明区公明街道办西田社区第三工业区29、30、31栋
电话：0755-29423909、0755-29588251
手机：13924586646 周先生(微信同号)
抖音号：sdsk20211688
邮箱：
公司pg直营网官网：pg直营网-pg网赌游戏
pg直营网-pg网赌游戏pg直营网官网：
pg直营网-pg网赌游戏网：
一、机器简介：
- sdsk4010lcw-2-bt40机型是专门为客户量身定制的立卧一体加工中心，定梁式龙门结构；运动方式为x轴带机头上的卧轴和立轴同时左右运动，y轴工作台前后运动，z1轴装卧轴、z2轴装立轴，z1z2轴可单独上下运动，卧轴配有c轴、c轴可±540·旋转，z1轴卧轴 z2轴立轴循环联动完成五体加工。
- 机身采用顶级的花岗岩(大理石)结构、永远不变形。
- 特别适用于各类钢、铜、铝、压克力、塑料等零件的五面体精密雕刻、雕铣、钻孔、攻牙等加工。

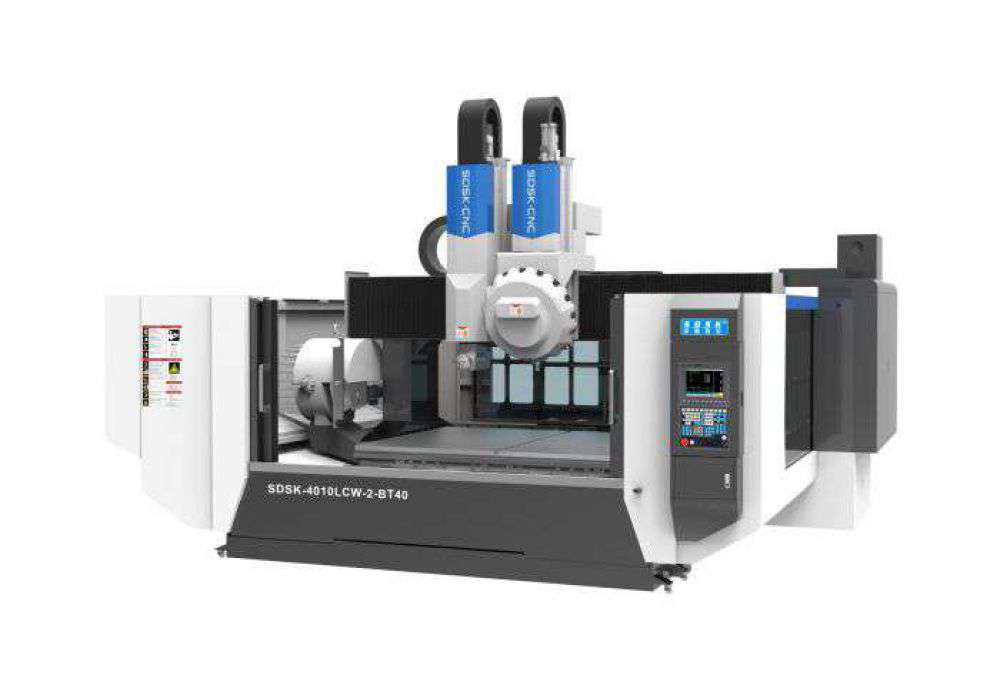

(图片类似，以实物为准 )
二、机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 新代数控系统(220ma)； (备注:不带刀尖跟随能) xy5,.9kw、z1z2 3.9kw、c1.3kw伺服电机、zc带抱闸； 卧轴主轴伺服驱动20kw-18000、立轴主轴电机11kw-12000； |
全套 | 台湾 |
| xyz1z2轴用 上银/银泰/tbi 精密级直线导轨 (x45、yz35) | 全套 | 台湾 |
| xyz1z2轴用 上银/银泰/tbi 精密级研磨级滚珠丝杆 (x63、y40、z40) | 全套 | 台湾 |
| c轴(参数另有说明) | 全套 | 自制 |
| 卧轴配电主轴bt40-150-445-18000，20kw，气动换刀，带编码器 | 1个 | 佛山 |
| 台湾大悦机械直连式长鼻主轴bt40-150-560-12000/环形喷水 (配油压打刀缸) | 1套 | 台湾 |
| 卧轴配卧式24位圆盘式刀库 或伞形10位刀库(安装在机床左侧) | 1套 | 浙江 |
| 立轴配16位飞碟式刀库 (安装在z2轴上) | 1套 | 浙江 |
| 大理石(花岗岩)机身，大理石横梁 (备注：可另选铸铁工作台) | 1套 | 山东 |
| 铸铁机械零配件 | 1批 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| nsk/koyo/tbi p级角接触配对轴承(或同等级品牌) | 全套 | 进口 |
| 主轴水冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 2个 | 自制 |
| x/z轴配三防布风琴罩(y钢板罩) | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 2套 | 浙江 |
| 水泵750w（斯纳尔） | 2个 | 常州 |
| 喷水装置 | 2套 | 自制 |
| 机床附件 | 1套 | 深圳 |
| bt40刀柄/配大小全套缩咀（三合） | 10个 | 深圳 |
| 链板式自动排渣机 | 1套 | 东莞 |
| 机型 | sdsk4010lcw-2-bt40 |
| 外型尺寸 | 6800*3200*3800左右(待确认) |
| 铝工作台尺寸xy | 4000*1000 (t型槽m12) |
| 龙门宽度 | 4100(待确认) |
| 卧轴主轴中心至台面 | 最高750～最低100(待确认) |
| 立轴主轴鼻端至工作台面 | 最高710～最低160(待确认) |
| 主轴距离 | 650(待确认) |
| 卧轴旋转±90°时两主轴鼻端最大距离 | x:3100 (刀长要另计)(待确认) |
| 卧轴0°和旋转180°时两主轴鼻端最大距离 | y:650 (刀长要另计)(待确认) |
| x/y/z1z2行程 | x﹕卧轴3400、立轴3400(待确认)(可按客户要求定制) y﹕卧轴1050、立轴1050(待确认) z1﹕650、 z2:550(待确认) |
| c轴旋转角度 | ±540· |
| c 轴最大转速 | 60rpm |
| c轴中心至卧轴主轴鼻端 | 200 |
| 最大快移速度xyz1z2 | x:36米/分钟 y:36米/分钟 z1:30米/分钟、z2:30米/分钟 |
| 最大加工速度 | ≤12米/分钟 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 2个 |
| 卧轴电主轴功率 | 20kw |
| 卧轴电主轴扭矩 | 36.7nm |
| 立轴主轴电机功率 | 11kw |
| 立轴电主轴电机扭矩 | 52.5n.m |
| 卧轴卧式圆盘式刀库(安装在机床左侧) | 24位 (或伞形10位刀库) |
| 立轴飞碟式刀库(安装在z2轴上) | 16位 |
| 换刀方式 | 自动 |
| 卧轴电主轴转速 | 18000rpm/min |
| 立轴电主轴转速 | 12000rpm/min |
| 夹持刀柄 | 卧轴bt40 立轴bt40 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 2000kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 51kw左右 |
| 整机重量 | 18000kg左右 |
| 1 | c轴中空直插齿轮减速机 | h3k-40t-45-yd-sp02 | 速比：77 |
| 2 | c轴额定输出转矩 | 420nm | |
| 3 | c轴瞬间最大容许转矩 | 1680nm | |
| 4 | 启动、停止时的容许力距 | 840nm | |
| 5 | c 轴额定输出转速 | 30r/min | |
| 6 | c 轴允许最高输出转速 | 100r/min | |
| 7 | c轴伺服功率 | 1.3kw | |
| 8 | c轴伺服电机最大转数 | 3000rpm | |
| 9 | c轴编码器类型 | 绝对式 | |
| 10 | c 轴角度传达精度 | 〈15（arcsec） | |
| 11 | c 轴重复定位精度 | ±2(arcsec) | |
| 12 | c 轴转角范围 | ±540°(deg) | |
| 13 | 恒功率电主轴 | bt40-150-445-18000rpm | 380v/50hz |
| 14 | 冷却方式 | 水冷 | 24～26· |
| 15 | 额定扭矩 | 36.7nm | |
| 16 | 主轴额定/最高转速 | 5200/18000rpm | |
| 17 | 主轴额定功率 | 20kw | |
| 18 | 刀柄 | bt40 | |
| 19 | 轴承润滑方式 | 油脂润滑 | |
| 20 | 中心出水 | 无 | |
| 21 | 打刀方式 | 气动 | 气压0.5～0.6 mpa |
| 22 | 总重量 | 100kg左右 |
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 电主轴 | 12. | 刚性攻牙功能 |
| 3. | c轴组件 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | bt40刀柄10个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | 锁刀座 |
| 7. | 警示灯 | 17. | m12马铁 |
| 8. | 主轴吹气装置 | 18. | 自动润滑系统 |
| 9. | 传输线 | 19. | 锁咀 er32（4-20）1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 100a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
