产品描述
技术参数及配置表
机器简介:
sdsk 8z机型是专门为门为客户量身定做的带刀库8轴pg直营网-pg网赌游戏;配有直排刀库；前左右都有推拉门；运动方式为y轴工作台前后移动，x轴整个机头左右移动，8z轴主轴可以同时上下移动，可以同时钻孔攻牙，也可以单独上下移动，8个主轴装夹相同的刀具，同时加工，可大大提高生产效率;机身釆用优质铸铁床身结构、深雕数控系系统，伺服电机/主轴伺服驱动;10轴采用进口台湾上银/pmi/tbi精密级直线导轨，精密级滚珠丝杆，精密级联轴器，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类钢、铜、铝、压克力、塑料等零件的精密3d雕刻、雕铣、精雕、切割、钻孔、攻牙等加工。
适用行业:各类散热器、水暖器材、淋沐喷洒、阀门、水龙头、灯饰、门窗拉手、门锁、电器机箱机壳、机械零件等加工。
另加装第四旋转轴(备注:数量8个)。

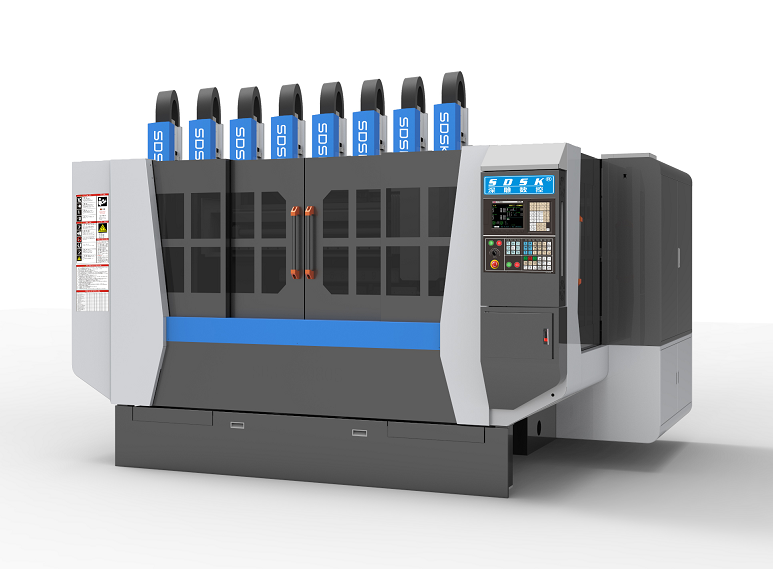

机器名称：带刀库8头钻攻机
(图片仅供参考、以实物为准、另可加全罩)
一、机器主要配置清单:(单位:mm)
二、电主轴参数表可选项如下列表：
三、设备主要技术参数：(单位:mm)
机器简介:
sdsk 8z机型是专门为门为客户量身定做的带刀库8轴pg直营网-pg网赌游戏;配有直排刀库；前左右都有推拉门；运动方式为y轴工作台前后移动，x轴整个机头左右移动，8z轴主轴可以同时上下移动，可以同时钻孔攻牙，也可以单独上下移动，8个主轴装夹相同的刀具，同时加工，可大大提高生产效率;机身釆用优质铸铁床身结构、深雕数控系系统，伺服电机/主轴伺服驱动;10轴采用进口台湾上银/pmi/tbi精密级直线导轨，精密级滚珠丝杆，精密级联轴器，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类钢、铜、铝、压克力、塑料等零件的精密3d雕刻、雕铣、精雕、切割、钻孔、攻牙等加工。
适用行业:各类散热器、水暖器材、淋沐喷洒、阀门、水龙头、灯饰、门窗拉手、门锁、电器机箱机壳、机械零件等加工。
另加装第四旋转轴(备注:数量8个)。
机器名称：带刀库8头钻攻机
(图片仅供参考、以实物为准、另可加全罩)
一、机器主要配置清单:(单位:mm)
| 序号 | 规 格 说 明 | 数量 |
| 1. | 外罩：2mm钢板、烤漆(不锈钢水箱) | 1套 |
| 2. | 优质铸铁床身(ht250) | 1套 |
| 3. | x/y/z三轴用 台湾上银/pmi 精密级直线导轨 | 全套 |
| 4. | x/y/z三轴用 台湾tbi/pmi 精密级滚珠丝杆 | 全套 |
| 5. | 深雕数控系统(sdsk2000/32轴)/1套，伺服电机(带驱动器、z带刹车)/10个，主轴伺服驱动/8个 | 全套 |
| 6. | 施耐德电气配件 | 1批 |
| 7. | 电主轴参数表可选项如下列表二 | 8个 |
| 8. | 进口nsk 精密级角接触配对轴承 | 全套 |
| 9. | 主轴水冷机 | 1台 |
| 10. | 电子脉冲手轮（精度0.001mm） | 1套 |
| 11. | x/z轴配三防布风琴罩，y轴钢板罩 | 各1套 |
| 12. | x/y/z轴配塑料拖链 | 各1套 |
| 13. | 对刀仪 | 4个 |
| 14. | 自动润滑油泵2升 | 套 |
| 15. | 气体过滤器 | 1套 |
| 16. | 水气混合喷雾、喷水装置 | 各1套 |
| 17. | 热交换器恒温系统 | 1套 |
| 18. | 水泵 | 1个 |
| 19. | 机床附件 | 1套 |
二、电主轴参数表可选项如下列表：
| 序号 | 规 格 说 明 | 数量 |
|
电主轴参数表可选项如下: 一、主轴距离：312mm，工作台尺寸2500*500 1.电主轴 3万转/分钟/4.6kw/外径110mm/气动换刀/带编码器/配bt30刀柄/可配直排刀库8*3位。 2.电主轴 4万转/分钟/3.0kw/外径80mm/气动换刀/带编码器 /配iso20刀柄/可配直排刀库8*5位。 3.电主轴 6万转/分钟/2.5kw/外径62mm/气动换刀/带编码器/配iso10刀柄/可配直排刀库8*8位。 二、主轴距离：375mm，工作台尺寸3000*500 1.电主轴 3万转/分钟/4.6kw/外径110mm/气动换刀/带编码器/配bt30刀柄/可配直排刀库8*4位。 2.电主轴 4万转/分钟/3.0kw/外径80mm/气动换刀/带编码器 /配iso20刀柄/可配直排刀库8*6位。 3.电主轴 6万转/分钟/2.5kw/外径62mm/气动换刀/带编码器/配iso10刀柄/可配直排刀库8*10位。 |
8个 |
三、设备主要技术参数：(单位:mm)
| 机型 | sdsk312-8z | sdsk375-8z |
| 外型尺寸 | 长3900宽2600高2700 | 长4500宽2600高2700 |
| 工作台尺寸 | 2500*500 （带t型槽） | 3000*500 （带t型槽） |
| x/y/z行程 | 550*520*350 | 580*520*350 |
| 最大空走速度 | 30000mm/min | 30000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min |
| 控制系统 | 深雕数控系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.001 | 0.001 |
| 三轴垂直度 | 0.015mm | 0.015mm |
| 整机定位精度 | 士0.015mm | 士0.015mm |
| 局布定位精度 | 300 mm内精度士0.01mm | 300 mm内精度士0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm |
| 主轴数 | 8个 (主轴距离312mm） | 8个 (主轴距离375mm） |
| 电主轴功率 | 4.6kw/个 (可对照参数表另选配) | 4.6kw/个 (可对照参数表另选配) |
| 直排刀库 | 8*3位 | 8*4位 |
| 换刀方式 | 自动 | 自动 |
| 主轴转速 | 30000rpm/min | 30000rpm/min |
| 夹持刀柄 | bt30(最大12mm) | bt30(最大12mm) |
| 对刀方式 | 自动 | 自动 |
| 可装料高度 | 300mm | 300mm |
| 台面承受负荷 | 1000kg | 1000kg |
| 额定电压 | 380v/50hz | 380v/50hz |
| 整机最大功率 | 50kw | 50kw |
| 整机重量 | 6500kg | 7500kg |
