线码型材加工中心sd-g-bt40系列-技术参数及配置单
一、机器简介：
sd-g-bt40系列机型是专门为客户量身定做的大型线码型材加工中心; 机身采用铸铁床身结构；配圣杰24t圆盘刀库；换刀速度为2秒，大大提高生产效率; 运动方式为y轴工作台前后移动，x轴机头左右移动，z轴主轴上下移动。采用华中数控系统，yz轴用伺服电机，x轴用线码直线电机，三轴采用上银/银泰精密级直线导轨，yz轴用精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
可另加第四旋转轴。
.jpg)

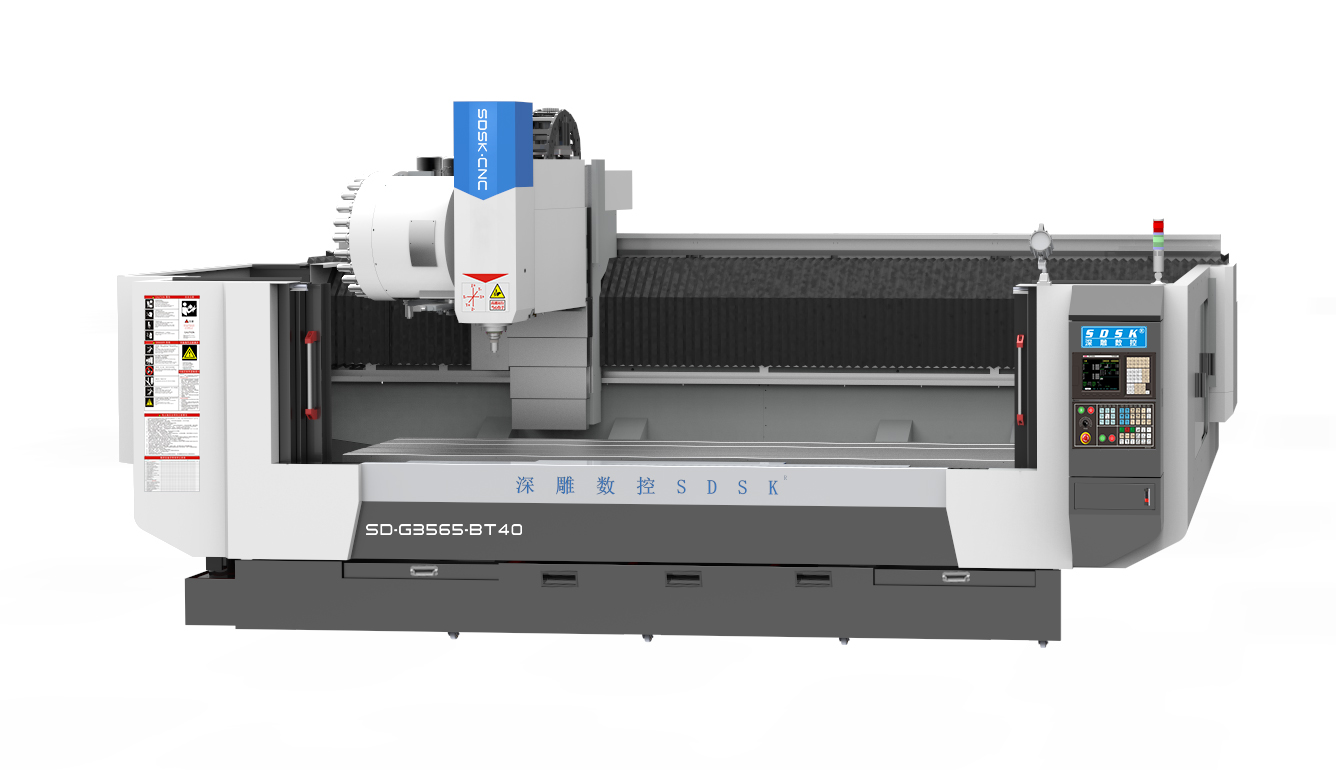

(外形类似，以实物为准)
二、机器主要配置清单(单位:mm)
三、设备主要技术参数：(单位:mm)
四、主机标准配置及附件送配件：
备注:客户如果有特殊要求，也可另行非标定制。
一、机器简介：
sd-g-bt40系列机型是专门为客户量身定做的大型线码型材加工中心; 机身采用铸铁床身结构；配圣杰24t圆盘刀库；换刀速度为2秒，大大提高生产效率; 运动方式为y轴工作台前后移动，x轴机头左右移动，z轴主轴上下移动。采用华中数控系统，yz轴用伺服电机，x轴用线码直线电机，三轴采用上银/银泰精密级直线导轨，yz轴用精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
可另加第四旋转轴。
(外形类似，以实物为准)
二、机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 华中数控系统/yz轴4.4kw/2.9kw伺服电机/7.5kw主轴伺服驱动 | 全套 | 武汉 |
| *x轴用线码直线电机 (新加坡) *配高创驱动器 (以色列) *雷尼绍光栅尺（hk-0400-0002)读数头 (英国) |
全套 | |
| y/z轴用台湾tbi精密级(y50mm，z40mm)滚珠丝杆 | 全套 | 台湾 |
| xyz轴用 台湾上银/银泰 精密级(35mm)直线导轨 | 全套 | 台湾 |
| 台湾大悦直结式主轴bt40-140as-12000短鼻 | 1个 | 台湾 |
| 台湾圣杰24位刀臂式刀库 | 1套 | 台湾 |
| 铸铁床身(ht250) | 1套 | 自制 |
| 铸铁机械零配件(ht250) | 1批 | 自制 |
| 外罩：2mm钢板、喷粉(不锈钢水箱) | 全套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口gmi p级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| x轴配风琴罩/yz轴配钢板罩 | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 2套 | 浙江 |
| 喷水装置 | 1套 | 自制 |
| 水泵（斯纳尔） | 1个 | 常州 |
| 链板自动排渣机(备注:可另选) | 无 | 深圳 |
| 机床附件 | 1套 | 深圳 |
| bt40刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
| 机型 | sd-g3565-bt40 | sd-g4065-bt40 | sd-g4565-bt40 |
| 外型尺寸 | 长5350宽2950高3000 | 长5850宽2950高3000 | 长6530宽2950高3000 |
| 工作台尺寸 | x3500*y600（t槽） | x4000*y600（t槽） | x4500*y600（t槽） |
| 主轴鼻端至台面 | 750 | 750 | 750 |
| x/y/z行程 | 3550*720*650 | 4050*720*650 | 4550*720*650 |
| 最大空走速度xyz | x60m/min y48m/min z40m/min |
x60m/min y48m/min z40m/min |
x60m/min y48m/min z40m/min |
| 最大加工速度 | 12m/min | 12m/min | 12m/min |
| 控制系统 | 华中数控系统(半闭环) | 华中数控系统(半闭环) | 华中数控系统(半闭环) |
| 伺服系统 | yz交流伺服 x高创驱动器 |
yz交流伺服 x高创驱动器 |
yz交流伺服 x高创驱动器 |
| 系统分辨率 | 0.002 | 0.002 | 0.002 |
| 三轴垂直度 | 0.015mm | 0.015mm | 0.015mm |
| 整机定位精度 | 士0.02mm | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm内±0.01mm | 300 mm内±0.01mm | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm | 0.005mm |
| 主轴数 | 1个 | 1个 | 1个 |
| 主轴伺服驱动功率 | 7.5kw/个 | 7.5kw/个 | 7.5kw/个 |
| 主轴转速 | 12000rpm/min | 12000rpm/min | 12000rpm/min |
| 夹持刀柄 | bt40 | bt40 | bt40 |
| 刀臂式刀库 | 24t | 24t | 24t |
| 换刀方式 | 自动 | 自动 | 自动 |
| 对刀方式 | 自动 | 自动 | 自动 |
| 可装料高度 | 600mm | 600mm | 600mm |
| 台面承受负荷 | 2000kg | 2000kg | 2000kg |
| 额定电压 | 380v/50hz | 380v/50hz | 380v/50hz |
| 整机最大功率 | 21kw | 21kw | 21kw |
| 整机重量 | 10500kg | 12500kg | 14500kg |
| 单价 含税含运费 |
四、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 直结式主轴bt40-140as-12000短鼻 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | bt40刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | 16.bt40锁刀座 |
| 7. | 警示灯 | 17. | m12马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士一台 |
| 9. | 传输线 | 19. | 锁咀 er32（4-16） 1套 |
| 10. | 半封闭式护罩 | 20. | rs232护罩 |
备注:客户如果有特殊要求，也可另行非标定制。
