技术参数及配置表

机器简介:
sdsk 8t机型是专门为门为客户量身定做的8头精雕机(剥壳机)；前左右都有推拉门；运动方式为y轴工作台前后移动，x轴整个机头左右移动，8个轴主轴同时上下移动，8个主轴装夹相同的刀具，同时加工，可大大提高生产效率;机身釆用优质铸铁床身结构、深雕数控系系统，伺服电机/主轴伺服驱动;10轴采用进口台湾上银/pmi/tbi精密级直线导轨，精密级滚珠丝杆，精密级联轴器，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类钢、铜、铝、压克力、塑料等零件的精密3d雕刻、雕铣、精雕、切割、等加工。
适用行业:各类散热器、水暖器材、淋沐喷洒、阀门、水龙头、灯饰、门窗拉手、门锁、电器机箱机壳、机械零件等加工。
另加装第四旋转轴(备注:数量8个)。

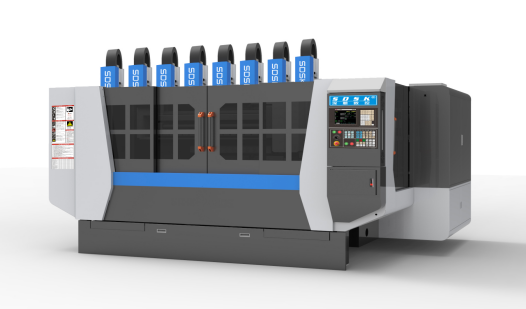

机器名称：8头精雕机(剥壳机)

(图片仅供参考、以实物为准、另可加全罩)

一、机器主要配置清单:(单位:mm)

序号	规  格  说  明	数量
1.	外罩：2mm钢板、烤漆(不锈钢水箱)	1套
2.	优质铸铁床身(ht250)	1套
3.	x/y/z三轴用  台湾上银/pmi  精密级直线导轨	全套
4.	x/y/z三轴用  台湾tbi/pmi  精密级滚珠丝杆	全套
5.	台湾新代数控系统(21ga/16轴)/1套，三轴新代伺服电机(带驱动器、z带刹车)/3个，主轴驱动/8个	全套
6.	施耐德电气配件	1批
7.	电主轴参数表可选项如下列表二	10个
8.	进口nsk 精密级角接触配对轴承	全套
9.	主轴水冷机	1台
10.	电子脉冲手轮（精度0.001mm）	1套
11.	x/z轴配三防布风琴罩，y轴钢板罩	各1套
12.	x/y/z轴配塑料拖链	各1套
13.	对刀仪	无
14.	自动润滑油泵2升	套
15.	气体过滤器	1套
16.	水气混合喷雾、喷水装置	各1套
17.	热交换器恒温系统	1套
18.	水泵	1个
19.	机床附件	1套


二、电主轴参数表可选项如下列表：

序号	规  格  说  明	数量
	电主轴参数表可选项如下: 一、主轴距离：312mm，工作台尺寸2500*500 1. 电主轴 4万转/分钟/3.0kw/外径80mm/手动换刀。 2. 电主轴 2.4万转/分钟/4.0kw/外径110mm/手动换刀。 3. 电主轴 2.4万转/分钟/5.5kw/外径125mm/手动换刀。 二、主轴距离：375mm，工作台尺寸3000*500 1. 电主轴 4万转/分钟/3.0kw/外径80mm/手动换刀。 2. 电主轴 2.4万转/分钟/4.0kw/外径110mm/手动换刀。 3. 电主轴 2.4万转/分钟/5.5kw/外径125mm/手动换刀。	10个


三、设备主要技术参数：(单位:mm)

机型	sdsk312-8t	sdsk375-8t
外型尺寸	长3900宽2600高2700	长4500宽2600高2700
铝工作台尺寸	2500*500 （带t型槽）	3000*500 （带t型槽）
x/y/z行程	550*530*350	550*530*350
最大空走速度	30000mm/min	30000mm/min
最大加工速度	12000mm/min	12000mm/min
控制系统	台湾新代数控系统	台湾新代数控系统
伺服系统	交流伺服	交流伺服
系统分辨率	0.001	0.001
三轴垂直度	0.015mm	0.015mm
整机定位精度	士0.015mm	士0.015mm
局布定位精度	300 mm内精度士0.01mm	300 mm内精度士0.01mm
重复定位精度	0.005mm	0.005mm
主轴数	8个  (主轴距离312mm）	8个  (主轴距离375mm）
电主轴功率	4.0kw/个 (可对照参数表另选配)	4.0kw/个 (可对照参数表另选配)
换刀方式	手动	手动
主轴转速	24000rpm/min	24000rpm/min
夹持刀柄	er25(最大12mm)	er25(最大12mm)
对刀方式	手动	手动
可装料高度	300mm	300mm
台面承受负荷	1000kg	1000kg
额定电压	380v/50hz	380v/50hz
整机最大功率	42kw	42kw
整机重量	6500kg	7500kg
