技术参数及配置表
机器简介:

 sdsk 10z机型是专门为门为客户量身定做的带刀库10轴精雕机;配有直排刀库；前左右都有推拉门；运动方式为y轴工作台前后移动，x轴整个机头左右移动，10z轴主轴可以同时上下移动，可以同时钻孔攻牙，也可以单独上下移动，10个主轴装夹相同的刀具，同时加工，可大大提高生产效率;机身釆用优质铸铁床身结构、深雕数控系系统，伺服电机/主轴伺服驱动;12轴采用进口台湾上银/pmi/tbi精密级直线导轨，精密级滚珠丝杆，精密级联轴器，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类钢、铜、铝、压克力、塑料等零件的精密3d雕刻、雕铣、精雕、切割、钻孔、攻牙等加工。
适用行业:各类散热器、水暖器材、淋沐喷洒、阀门、水龙头、灯饰、门窗拉手、门锁、电器机箱机壳、机械零件等加工。
另加装第四旋转轴(备注:数量10个)。

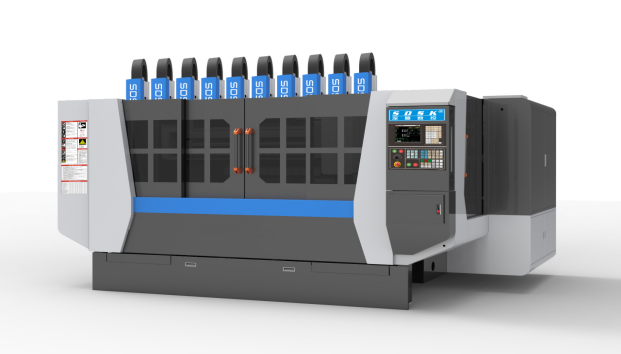

机器名称：带刀库10轴精雕机

(图片仅供参考、以实物为准、另可加全罩)

一、机器主要配置清单:(单位:mm)

序号	规  格  说  明	数量
1.	外罩：2mm钢板、烤漆(不锈钢水箱)	1套
2.	优质铸铁床身(ht250)	1套
3.	x/y/z三轴用  台湾上银/pmi  精密级直线导轨	全套
4.	x/y/z三轴用  台湾tbi/pmi  精密级滚珠丝杆	全套
5.	深雕数控系统(sdsk2000/32轴)/1套，伺服电机(带驱动器、z带刹车)/12个，主轴伺服驱动/10个	全套
6.	施耐德电气配件	1批
7.	电主轴参数表可选项如下列表二	10个
8.	进口nsk 精密级角接触配对轴承	全套
9.	主轴水冷机	1台
10.	电子脉冲手轮（精度0.001mm）	1套
11.	x/z轴配三防布风琴罩，y轴钢板罩	各1套
12.	x/y/z轴配塑料拖链	各1套
13.	对刀仪	5个
14.	自动润滑油泵2升	套
15.	气体过滤器	1套
16.	水气混合喷雾、喷水装置	各1套
17.	热交换器恒温系统	1套
18.	水泵	1个
19.	机床附件	1套


二、电主轴参数表可选项如下列表：

序号	规  格  说  明	数量
	电主轴参数表可选项如下: 一、主轴距离：250mm，工作台尺寸2500*500 1.电主轴 3万转/分钟/4.6kw/外径110mm/气动换刀/带编码器/配bt30刀柄/可配直排刀库10*3位。 2.电主轴 4万转/分钟/3.0kw/外径80mm/气动换刀/带编码器 /配iso20刀柄/可配直排刀库10*4位。 3.电主轴 6万转/分钟/2.5kw/外径62mm/气动换刀/带编码器/配iso10刀柄/可配直排刀库10*6位。 二、主轴距离：300mm，工作台尺寸3000*500 1.电主轴 3万转/分钟/4.6kw/外径110mm/气动换刀/带编码器/配bt30刀柄/可配直排刀库10*3位。 2.电主轴 4万转/分钟/3.0kw/外径80mm/气动换刀/带编码器 /配iso20刀柄/可配直排刀库10*5位。 3.电主轴 6万转/分钟/2.5kw/外径62mm/气动换刀/带编码器/配iso10刀柄/可配直排刀库10*8位。	10个


三、设备主要技术参数：(单位:mm)

机型	sdsk250-10z	sdsk300-10z
外型尺寸	长3900宽2600高2700	长4500宽2600高2700
工作台尺寸	2500*500 （带t型槽）	3000*500 （带t型槽）
x/y/z行程	500*520*350	550*520*350
最大空走速度	30000mm/min	30000mm/min
最大加工速度	12000mm/min	12000mm/min
控制系统	深雕数控系统	深雕数控系统
伺服系统	交流伺服	交流伺服
系统分辨率	0.001	0.001
三轴垂直度	0.015mm	0.015mm
整机定位精度	士0.015mm	士0.015mm
局布定位精度	300 mm内精度士0.01mm	300 mm内精度士0.01mm
重复定位精度	0.005mm	0.005mm
主轴数	10个  (主轴距离250mm）	10个  (主轴距离300mm）
电主轴功率	4.6kw/个 (可对照参数表另选配)	4.6kw/个 (可对照参数表另选配)
直排刀库	10*3位	10*3位
换刀方式	自动	自动
主轴转速	30000rpm/min	30000rpm/min
夹持刀柄	bt30(最大12mm)	bt30(最大12mm)
对刀方式	自动	自动
可装料高度	300mm	300mm
台面承受负荷	1000kg	1000kg
额定电压	380v/50hz	380v/50hz
整机最大功率	61kw	61kw
整机重量	6500kg	7500kg
