| 规 格 说 明 | 数量 | 原产地 |
| 新代系统(22ma)/主轴伺服驱动15-18000，带rtcp刀尖跟随功能（可另选） | 全套 | 台湾 |
| x轴6.9kw伺服电机(新代) | 1套 | 台湾 |
| y轴6.9kw伺服电机(新代) | 2套 | 台湾 |
| z轴3.9kw伺服电机、带抱闸(新代) | 1套 | 台湾 |
| y轴减速机、(或同等级品牌) | 2套 | 台湾 |
| ac轴摇摆头(另有技术说明)； 含大悦电主轴bt40-150-545-18000，15kw，气动换刀，带编码器； |
1套 | 台湾 |
| xyz轴用台湾上银/银泰 精密级滚珠直线导轨 (x45-2、y45-4、z35-4) 、(或同等级品牌) | 全套 | 台湾 |
| xz轴用台湾tbi 精密研磨级滚珠丝杆(xy50、z40)、(或同等级品牌) | 各1套 | 台湾 |
| 配24位圆盘刀库(冈田) | 1套 | 台湾 |
| 钢构复合床身，主要配件为铸铁机械零配件(ht300) | 1套 | 自制 |
| 配电柜空调恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 德国 |
| 进口日本nsk/koyo p级角接触配对轴承、(或同等级品牌) | 全套 | 日本 |
| 主轴油冷机 （雷德）、(或同等级品牌) | 1台 | 东莞 |
| 电子手轮（深圳精雕 ） | 1套 | 自制 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| xyz轴配三防布风琴罩 | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 1套 | 浙江 |
| 喷水装置 | 1套 | 自制 |
| 水泵750w（斯纳尔）、(或同等级品牌) | 1套 | 常州 |
| 气枪、水枪 | 各1把 | 浙江 |
| 机床附件 | 1套 | 深圳 |
| 刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
| 双螺链板式自动排渣机 | 1套 | 自制 |
| 自动双开门(可另选) | 无 | 自制 |

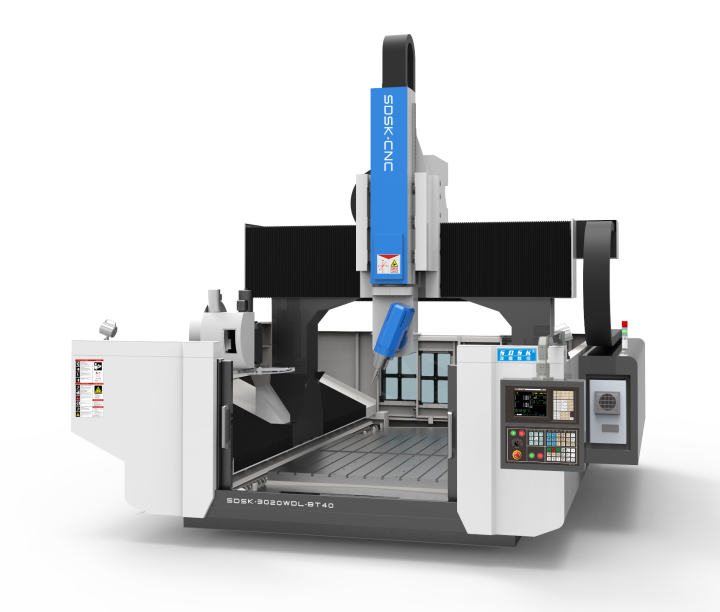

| 机型 | sdsk3020wdl-bt40 |
| 工作台尺寸 | x2000*y3000 (t型槽m16) |
| 工作台至地面尺寸 | 480左右 |
| 龙门宽度 | 2300 |
| 主轴鼻端至工作台面 | 最高700～最低150 |
| a轴旋转角度0·时x轴行程 | 2000 |
| a轴旋转角度0·时y轴行程 | 3000 |
| z轴行程 | 700 |
| a轴旋转角度 | ±110· |
| c轴旋转角度 | ±360· |
| a轴±90·时两个主轴鼻端距离 | x:1230 y:2430 |
| x/y/z最快移动速度 | x48米/分钟 y28米/分钟 z48米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | ±0.05mm |
| 局布定位精度 | 300内±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 主轴功率 | 15kw |
| 主轴扭矩 | 34.5n.m |
| 主轴转速 | 18000rpm/min |
| 圆盘式刀库 | 24位 |
| 刀具长度最大 | 200mm |
| 刀具直径最大 | 80mm |
| 换刀方式 | 自动 |
| 夹持刀柄 | bt40 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 3000kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 45kw左右 |
| 整机重量 | 18000kg左右 |
| 外型尺寸(长*宽*高) | 4300*7200*3800左右 |
| 序号 | 名称 | 型号 | 参数 |
| 1 | c轴谐波减速机 | rd-100c | 速比11:1 |
| 2 | a轴齿轮分度盘 | 250yb | 速比1:30 |
| 3 | c轴工作范围 | ±360° | |
| 4 | a轴工作范围 | ±115° | |
| 5 | a轴/额定最大扭矩 | 1320nm | |
| 6 | c轴/额定最大扭矩 | 4900nm | |
| 7 | a/c轴伺服电机功率 | 1.8kw/1.8kw | |
| 8 | a/c轴精度 | ±10(sec)/±10(sec) | |
| 9 | 电主轴功率/扭矩 | bt40-150-545-18000rpm | 15kw/34.5nm |
| 10 | 打刀方式 | 气动 | 气压≥0.6 mpa |
| 11 | 总重量 | 90kg左右 |
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | ac摇摆头组件 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱空调 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | 刀柄5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | 锁刀座 |
| 7. | 警示灯 | 17. | m16马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士一台 |
| 9. | 传输线 | 19. | 锁咀 er25（4-12） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 100a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
