机器简介:

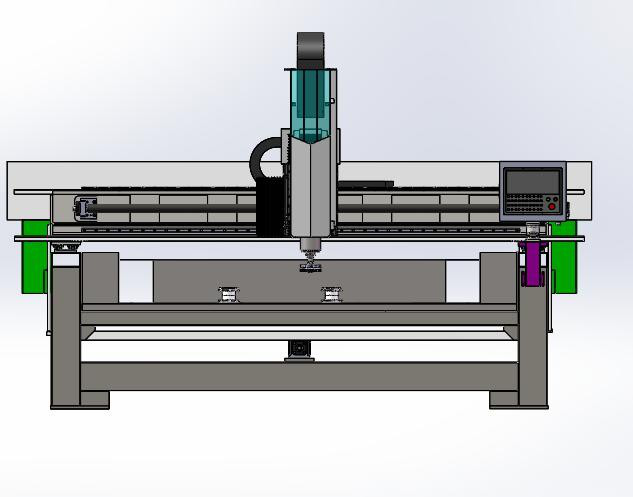

sdsk3612 机型是专门为客户量身定做的 cnc 大型全功能玻璃加工机;动柱型运动方式;机器工作台固定不动，y 轴龙门前后移动，x 轴整个机头左右移动，z 轴机头上下移动。
机身采用钢件结构、三轴采用台湾上银滚珠丝杆，台湾上银直线导轨，德国联轴器，交流伺服电机，先进的主轴制冷系统，自动润滑系统，水循环冷却液多点喷水系统.
保证了更高的加工精度、速度与稳定性;特别适用各类玻璃盖板、电容屏玻璃面板、陶瓷等的精密打孔、磨边、倒边、、拋光等异形加工。

序号	规 格 说 明	数量
1.	机器外罩：2mm 钢板表面喷粉(不锈钢水箱)	1 套
2.	钢件结构床身	1 套
3.	铝工作台尺寸：x 向 3600，y 向 1200，厚度 25	1 套
4.	x.y.z 轴用交流伺服电机( z 带刹车)	套
5.	xyz 轴用 台湾上银 c 级直线导轨	各 1 套
6.	x.y.z 轴用 台湾上银 c5 级滚珠丝杆	各 1 套
7.	数控系统 nc65(带 ccd)	1 套
8.	变频器	1 套
9.	施耐德电气配件	1 批
10.	电主轴 3000-18000 转，18000r/min，直径 150mm，8kw(可选 20kw)，气动换刀，bt 刀柄	1 个
11.	10 位直排刀库(可选)	无
12.	bt40 刀柄	2 个
13.	电子手轮	1 个
14.	主轴水冷机	1 台
16.	nsk p4 级角接触轴承	6 套
18.	对刀仪	1 套
19.	x/y/z 轴配三防布风琴罩	各 1 套
20.	x/y/z 轴配塑料拖链	各 1 套
21	自动润滑油泵 2 升	1 套
22	水泵	1 套

24	金环宇电线	1 批
26	工具箱及机床附件	1 套
27	控电箱恒温系统	1 套
28	ｌｅｄ工作灯 警报系统	各 1 套
29	多点喷水装置	1 套
30	气动装置	3 套
31	玻璃吸盘	6 套

设备主要技术参数：
机型 sdsk3612
外型尺寸 长 4500*宽 2300*高 2300(mm)
x/y/z 行程 3620*1220*300(mm)
最大空走速度 30000mm/min
最大加工速度 12000mm/min
控制系统 深雕数控系统
伺服系统 交流伺服
系统分辨率 0.001
三轴垂直度 0.02mm
定位精度 士 0.025mm
重复定位精度 0.005mm
主轴数 1
主轴功率 8kw (可选 20kw)
换刀方式 气动
主轴转速 3000-18000r/min
夹持刀柄 bt40 最大 25mm
对刀方式 自动
可装料高度 250mm
台面承受负荷 500kg
额定电压 380v/50hz
整机最大功率 15kw
整机重量 4500kg
防水 丝杆、导轨三重防水技术有效防止生锈
