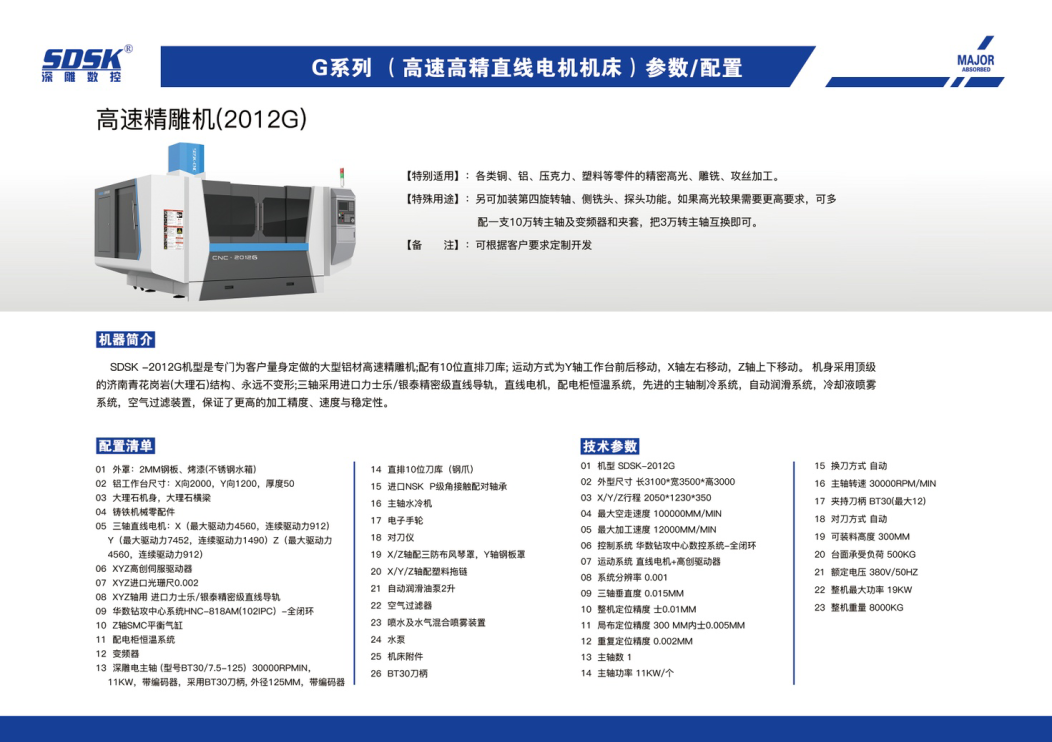

新产品高速直线电机精雕机2012g-pg直营网

一、机器简介：
sdsk -2012g机型是专门为客户量身定做的大型铝材高速精雕机;配有10位直排刀库; 运动方式为y轴工作台前后移动，x轴左右移动，z轴上下移动。 机身采用顶级的济南青花岗岩(大理石)结构、永远不变形;三轴采用进口力士乐/银泰精密级直线导轨，直线电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类铜、铝、压克力、塑料等零件的精密高光、雕铣、攻丝加工。
另可加装第四旋转轴、侧铣头、探头功能。如果高光较果需要更高要求，可多配一支10万转主轴及变频器和夹套，把3万转主轴互换即可。




(可加全罩)





二、机器主要配置清单(单位:mm)

序号	规  格  说  明	数量
1.	外罩：2mm钢板、烤漆(不锈钢水箱)	1套
2.	铝工作台尺寸：x向2000，y向1200，厚度50	1套
3.	大理石机身，大理石横梁	1套
4.	铸铁机械零配件	1批
5.	三轴直线电机：x（最大驱动力4560，连续驱动力912）y（最大驱动力7452，连续驱动力1490）z（最大驱动力4560，连续驱动力912）	各1套
6.	xyz高创伺服驱动器	各1套
7.	xyz进口光珊尺0.002	各1套
8.	xyz轴用 进口力士乐/银泰精密级直线导轨	各1套
9.	华数钻攻中心系统hnc-818am(102ipc）-全闭环	1套
10.	z轴smc平衡气缸	2套
11.	配电柜恒温系统	1套
12.	变频器	1套
13.	深雕电主轴 (型号bt30/7.5-125)  30000rpmin，11kw，带编码器，采用bt30刀柄, 外径125mm，带编码器	1个
14.	直排10位刀库（钢爪）	1套
15.	进口nsk  p级角接触配对轴承	5套
16.	主轴水冷机	1台
17.	电子手轮	1套
18.	对刀仪	1个
19.	x/z轴配三防布风琴罩，y轴钢板罩	各1套
20.	x/y/z轴配塑料拖链	各1套
21.	自动润滑油泵2升	1套
22.	空气过滤器	2套
23.	喷水及水气混合喷雾装置	各1套
24.	水泵	1套
25.	机床附件	1套
26.	bt30刀柄	2个
27.	y轴自动排渣	2套






三、设备主要技术参数：(单位:mm)

机型	sdsk-2012g
外型尺寸	长3100*宽3500*高3000
x/y/z行程	2050*1230*350
最大空走速度	100000mm/min
最大加工速度	12000mm/min
控制系统	华数钻攻中心数控系统-全闭环
运动系统	直线电机 高创驱动器
系统分辨率	0.001
三轴垂直度	0.015mm
整机定位精度	士0.01mm
局布定位精度	300 mm内士0.005mm
重复定位精度	0.002mm
主轴数	1
主轴功率	11kw/个
换刀方式	自动
主轴转速	30000rpm/min
夹持刀柄	bt30(最大12)
对刀方式	自动
可装料高度	300mm
台面承受负荷	500kg
额定电压	380v/50hz
整机最大功率	19kw
整机重量	8000kg
